Écran de rétrovision

Affichage de l’écran de rétrovision

Mettre le levier sélecteur sur la position R.

Les images apparaissent sur l'affichage central.

Visualisation de l'écran

Les images affichées sur l'affichage central sont inversées à gauche et à droite.
La luminosité et le contraste de l'écran peuvent être réglés.

Effectuer le réglage “Paramètres” sur l'écran d'accueil de Mazda Connect ou faire appel à un concessionnaire agréé Mazda.

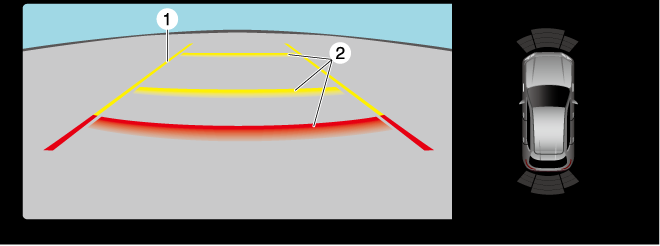

Lorsque le capteur de stationnement est activé

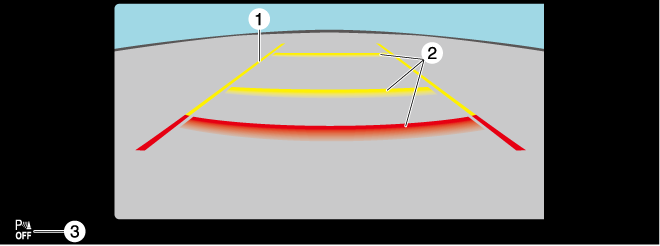

Lorsque le capteur de stationnement est désactivé

	Indication	Contenu
1	Lignes de guidage de largeur du véhicule (jaunes)	Indique la largeur approximative du véhicule.
2	Lignes de guidage de distance sur la trajectoire anticipée du véhicule (rouges/jaunes)	Ces lignes de guidage indiquent la distance approximative jusqu'à un point mesuré depuis l'arrière du véhicule (depuis l'extrémité du pare-chocs). La ligne rouge indique le point situé à environ 50 cm (19 po) de l'extrémité arrière du pare-chocs arrière. Les lignes jaunes indiquent les points situés à environ 1 m (39 po) et 2 m (78 po) de l'extrémité arrière du pare-chocs arrière.
3	Icône d'état du capteur de stationnement	Indique que le capteur de stationnement a un problème ou qu'il est éteint.

Indication de problème dans le système

Dans les cas suivants, il peut y avoir un problème avec le système. Faire inspecter le véhicule par un concessionnaire agréé Mazda.

“Aucun signal de la caméra.” apparaît sur l'affichage central.
L'affichage sur l'affichage central ne passe pas à l'image de la caméra même si le levier sélecteur est déplacé en position R.
Une partie de l'affichage de l'affichage central est noire.
