Remplacement des ampoules d'éclairages

Avant

  1. Phares (feux de route/croisement)

  2. Clignotants avant/feux de position diurnes/feux de stationnement

  3. Éclairage au pavillon

  4. Clignotants latéraux

  5. Feux de position avant

  6. Feux de position diurnes/Feux de stationnement

Arrière

  1. Feux arrière/Feux de freinage

  2. Éclairage de coffre

  3. Feu de freinage auxiliaire

  4. Feux arrière/Feux de freinage

  5. Feux de recul

  6. Feux de plaque d'immatriculation

  7. Clignotants arrière

  8. Feux de position arrière



Lors du retrait de l'unité de lentilles ou de lampes avec un tournevis plat, s'assurer que le tournevis n'entre pas en contact avec le terminal intérieur. Un contact entre le tournevis plat et le terminal pourrait provoquer un court-circuit.

Fermer la notice Attention
Voir la notice Attention



  • Lors du remplacement d'une ampoule, s'adresser à un concessionnaire agréé Mazda.

  • Utiliser le protecteur et l'emballage de la nouvelle ampoule pour mettre au rebut, hors de portée des enfants, l'ancienne ampoule.

Fermer la notice Remarque
Voir la notice Remarque

Remplacement des ampoules d'éclairages extérieurs

Type à DEL

  • Phares

  • Feux de position diurnes

  • Feux de stationnement

  • Clignotants avant

  • Feu de freinage auxiliaire

  • Clignotants arrière

  • Feux de freinage

  • Feux arrière

  • Feux de recul

L'ampoule DEL ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule DEL doit être remplacée avec l'unité. Si un remplacement est nécessaire, consulter un concessionnaire agréé Mazda.

Type à ampoule

Clignotants latéraux

  1. S'assurer que l’alimentation du véhicule est positionnée sur OFF et que l’interrupteur des phares est désactivé.

  2. Pour changer l'ampoule du côté gauche, démarrer le moteur, tourner le volant complètement vers la gauche, puis arrêter le moteur. Pour changer l'ampoule du côté droit, tourner le volant complètement vers la droite.

  3. Tirer le centre de chaque pièce de retenue en plastique et les retirer, puis retirer partiellement le garde-boue vers l'arrière.

    1. Retrait

    2. Installation



  4. Retirer l'unité en appuyant sur la languette du connecteur avec le doigt et en tirant l'unité vers l'avant.



  5. Débrancher le connecteur électrique de l'unité en le tirant vers l'arrière.



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.



Feux de position avant

  1. S'assurer que l’alimentation du véhicule est positionnée sur OFF et que l’interrupteur des phares est désactivé.

  2. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la droite, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la gauche.

  3. Tirer le centre de chaque pièce de retenue en plastique et les retirer, puis retirer partiellement le garde-boue vers l'arrière.

    1. Retrait

    2. Installation



  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.



Feux de position arrière

  1. S'assurer que l’alimentation du véhicule est positionnée sur OFF et que l’interrupteur des phares est désactivé.

  2. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  3. Débrancher l'ampoule de la douille.



  4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.



Feux de plaque d'immatriculation

  1. S'assurer que l’alimentation du véhicule est positionnée sur OFF et que l’interrupteur des phares est désactivé.

  2. Enrouler un tournevis à tête plate avec un chiffon doux pour éviter d'endommager l'unité d'éclairage.

  3. Insérer le tournevis par le côté gauche (appuyer fortement) et déplacer la pointe du tournevis vers le bas pour retirer l'unité d'éclairage.



  4. Tourner l'ensemble douille-ampoule dans le sens inverse des aiguilles d'une montre et le retirer, puis débrancher l'ampoule de la douille.



  5. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Remplacement des ampoules d'éclairages intérieurs

Éclairage au pavillon

  1. Enrober d'un chiffon doux un petit tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.

  2. Débrancher l'ampoule en la tirant.



  3. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

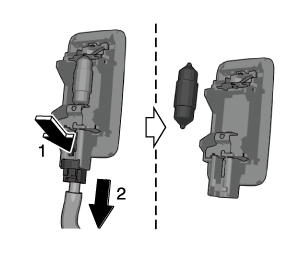

Éclairage de coffre

  1. Enrober d'un chiffon doux un petit tournevis à tête plate pour éviter d'endommager la lentille, puis retirer la lentille en la soulevant doucement par le bord en faisant levier avec le tournevis à tête plate.

  2. Débrancher le connecteur de l'unité.

  3. Débrancher l'ampoule en la tirant.



  4. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
