Remplacement des ampoules d'éclairages extérieurs

Les éclairages extérieurs sont équipés de DEL ou d'ampoules normales.

Type à DEL

  • Phares (type A)

  • Phares/feux de position diurnes (type B)

  • Clignotants avant (type A)

  • Feux de position diurnes/feux de stationnement (type A)

  • Feux de position avant (type A)

  • Signature lumineuse des ailes (type A) (Certains Modèles)

  • Antibrouillards (Certains Modèles)

  • Feux de freinage

  • Feux arrière

  • Feu de freinage auxiliaire

  • Clignotants latéraux

  • Feux de position arrière

  • Feux de plaque d'immatriculation

L'ampoule DEL ne peut pas être remplacée comme une seule unité, car c'est une unité intégrée.

L'ampoule DEL doit être remplacée avec l'unité. Pour remplacer les ampoules s'adresser à un mécanicien agréé Mazda.

Type à ampoule

Clignotants avant (type B), feux de stationnement/feux de position avant (type B)



Pour remplacer une ampoule sur le clignotant avant et les feux de stationnement/position avant, tourner le volant et orienter les pneus dans une direction où le remplacement de l'ampoule peut être effectué facilement.

Tourner le volant après avoir démarré le moteur et arrêter le moteur après avoir arrêté de tourner le volant.

Fermer la notice Remarque
Voir la notice Remarque

  1. Pour changer l'ampoule du côté droit, démarrer le moteur, tourner le volant complètement vers la droite, puis arrêter le moteur. Pour changer l'ampoule du côté gauche, tourner le volant complètement vers la gauche et éteindre le moteur.

  2. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

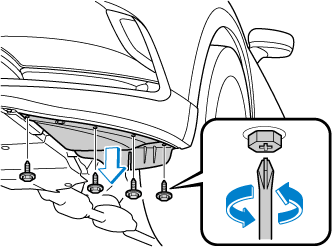

  3. Tourner la vis dans le sens contraire des aiguilles d'une montre et la retirer.

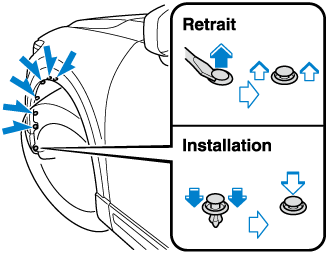

  4. Tirer le centre de chaque pièce de retenue en plastique et les retirer, puis retirer partiellement le garde-boue vers l'arrière.

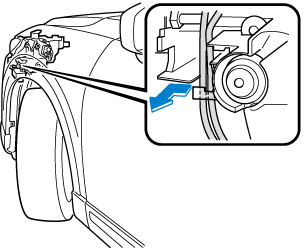

  5. Débrancher le faisceau de câblage en relâchant la fixation.



  6. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  7. Débrancher l'ampoule de la douille.

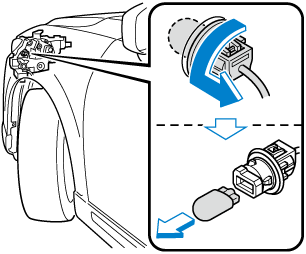

    Clignotants avant

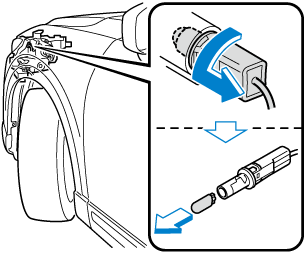

    Feux de stationnement/Feux de position avant



  8. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.



    Aucun problème de fonctionnalité ne sera provoqué en déconnectant le faisceau de câblage à l'étape 5 et en le laissant déconnecté.

    Par conséquent, Il n'est pas nécessaire de connecter le faisceau de câblage.

    Fermer la notice Remarque
    Voir la notice Remarque

Clignotants arrière

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

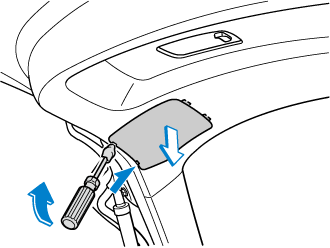

  2. Retirer le couvercle.



  3. Tourner les vis dans le sens contraire des aiguilles d'une montre et les retirer.

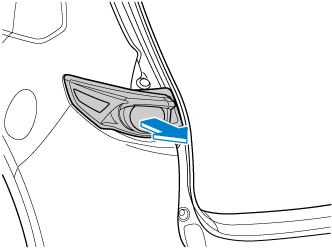

  4. Tirer l'unité vers l'arrière pour l'enlever.

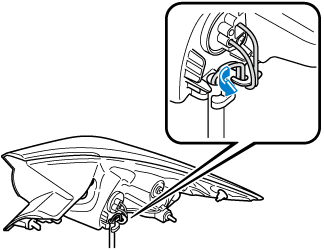

  5. Débrancher le faisceau de câblage en relâchant la fixation.

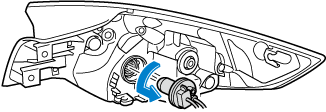

  6. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

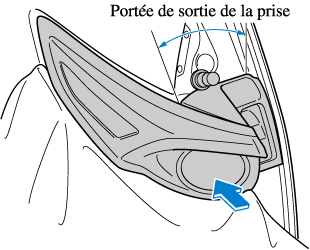

  7. Installer l'unité d'éclairage de façon temporaire avec la prise retirée depuis le haut de l'unité d'éclairage.





    • Le faisceau de câblage peut être endommagé lorsqu'il est installé temporairement sur l'unité d'éclairage. Lors de cette procédure, observer les points suivants.

      • Retirer la prise sans sortir de la portée de sortie indiquée sur la figure.

      • Ne pas pousser de force l'unité d'éclairage dans le véhicule.

    • Lors d'une installation temporaire de l'unité d'éclairage, couvrir la surface d'installation de l'unité d'éclairage du pare-chocs arrière avec un tissu doux. Le pare-chocs arrière peut être rayé ou endommagé si l'unité d'éclairage entre en contact avec lui.

    Fermer la notice Attention
    Voir la notice Attention

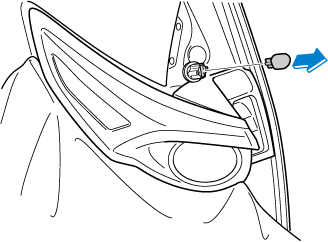

  8. Débrancher l'ampoule de la douille.



  9. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.

Feux de recul

  1. S'assurer que le contacteur est en position d'arrêt et que l'interrupteur des phares est coupé.

  2. Retirer le couvercle.

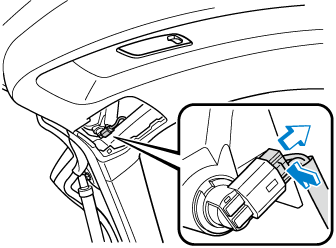

  3. Débrancher le connecteur électrique de l'ampoule en appuyant sur la languette du connecteur avec un doigt et en tirant le connecteur.



  4. Tourner l'ensemble douille et ampoule dans le sens contraire des aiguilles d'une montre et le retirer.

  5. Débrancher l'ampoule de la douille.



  6. Installer la nouvelle ampoule en procédant dans l'ordre inverse des opérations de retrait.
